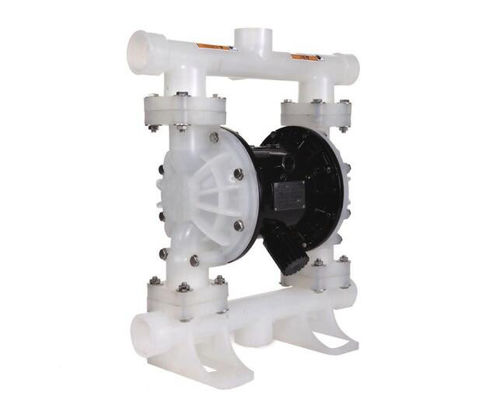

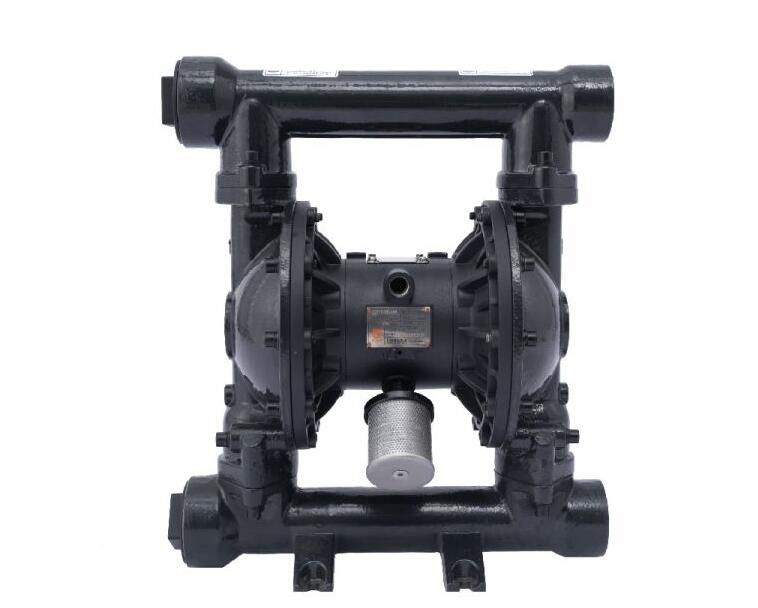

Pompa membranowa serii QBY3
Pompa membranowa QBY3 jest pneumatyczną pompą membranową trzeciej generacji, którą opracowaliśmy.Niezawodna jakość i długa żywotność, niski poziom hałasu, małe wibracje, brak awarii, doskonałe wykonanie sześć zalet.Pompowanie cieczy, które mogą płynąć, ale również łatwo transportować niektóre płynące medium, za pomocą pompy, pomp zatapialnych, pomp osłonowych, pomp błotnych i innych urządzeń transportowych oraz zanieczyszczeń wiele zalet:
1. Brak wody do nawadniania, ssanie do 5 metrów, głowa do 70 metrów, ciśnienie wylotowe> 7 bar
2. Szeroki przepływ i dobra wydajność, co pozwala na maksymalną średnicę cząstek 10 mm.Pompowanie błota, zanieczyszczeń, minimalne zużycie pompy
3. Głowica, przepływ przez zawór otwarty, aby wykonać bezstopniową regulację (regulator ciśnienia między 1-7bar)
4. Pompa nie posiada części ruchomych, uszczelek, membran odprowadzających medium i części jezdnych pompy, czynnik roboczy jest całkowicie odseparowany od medium transmisyjnego nie wycieka.Tak więc pompowanie toksycznych, lotnych lub żrących mediów nie spowoduje zanieczyszczenia środowiska i zagrożenia bezpieczeństwa osobistego.
5. Nie miej elektryczności, łatwopalnych i wybuchowych miejsc bezpiecznych i niezawodnych.
6. Może być zanurzony w medium.
7. Łatwy w użyciu, niezawodny, otwarty stop po prostu otwórz i zamknij zawór gazu, nawet przez długi czas z powodu wypadku lub nagłego zatrzymania pracy bez mediów nie spowoduje uszkodzenia pompy, po przeciążeniu pompa automatycznie się wyłączy , z wydajnością samoobrony, gdy obciążenie wraca do normy i może automatycznie rozpocząć działanie.
8. Prosta konstrukcja, mniej zużywających się części, pompa jest prosta w instalacji, łatwa konserwacja, pompowane medium nie może stykać się z zaworem i dźwignią sprzęgającą oraz innymi ruchomymi częściami, w przeciwieństwie do innych typów pomp ze względu na wirnik, tłok, przekładnię , łopatka pozostawiając inne części wydajności zużycia stopniowego spadku
9. Może przenosić ciecz klejącą (lepkość poniżej 10 000 cps)
10. Ta pompa działa bez smarowania olejem, nawet na biegu jałowym;nie ma wpływu na pompę, co jest główną cechą tej pompy.
Podanie
1. Przemysł chemiczny: kwasy, zasady, rozpuszczalniki, zawiesiny, dyspersje
2. Przemysł petrochemiczny: ropa naftowa, olej ciężki, smary, błoto, szlam itp.
3. Przemysł lakierniczy: żywice, rozpuszczalniki, barwniki, farby itp.
4. Przemysł chemiczny na co dzień: detergenty, szampony, balsamy, kremy, kremy do rąk, środki powierzchniowo czynne.
5. Ceramika: błoto, szlam ceramiczny, wapno, szlam gliny.
6. Przemysł wydobywczy: szlam węglowy, magma, błoto, zaprawa murarska, szlamowe materiały wybuchowe, smary itp.
7. Uzdatnianie wody: wapno, miękki osad, ścieki, chemikalia, ścieki.
8. Przemysł spożywczy: płynna półstała czekolada, sól, ocet, syrop, olej roślinny, olej sojowy, miód, krew zwierzęca.
9. Przemysł napojowy: drożdże, syropy, koncentraty, mieszanki płynne, wino, soki owocowe, syrop kukurydziany itp.
10. Przemysł farmaceutyczny: rozpuszczalniki, kwasy, zasady, płynne ekstrakty roślinne, maści, osocze i inne płynne leki.
11. Papier: spoiwo, żywica, farba, tusz, farba, np. nadtlenek wodoru.
12. Elektronika: rozpuszczalniki, płyn galwaniczny, płyn czyszczący, kwas siarkowy, kwas azotowy, kwas odpadowy, kwasy żrące, polerowanie.
13.przemysł tekstylny: barwniki chemiczne, żywice, guma i tak dalej.
14. Budowa: zawiesina wodna, kleje do płytek ceramicznych, pulpa kamienna, wykończenia sufitów itp.
15.Przemysł samochodowy: kremy do polerowania, oleje, płyny chłodzące, lakier samochodowy, emulsja olejowa, lakier, bezbarwne dodatki inspekcyjne, płyn odtłuszczający, lakier itp.
16.Przemysł meblarski: kleje, lakiery, dyspersje, rozpuszczalniki, farby, biały klej do drewna, żywica epoksydowa, spoiwo skrobiowe.
17.Metalurgia, przemysł odlewniczy i farbiarski: szlam metalowy, wodorotlenki i węgliki, pylenie pulpy.
Parametry wydajności pompy membranowej serii QBY3
| Model nr. |
Maksymalny przepływ |
Maksymalny przepływ |
Głowa |
Ciśnienie wylotowe |
Ssanie |
Średnica cząstek |
Ciśnienie zasilania |
Zużycie powietrza |
| (m3/h) |
lpm |
(m) |
(kgf/cm2) |
(m) |
(mm) |
(kbf/cm2) |
(m3/min) |
| QBY3-10 |
1,1 |
18,9 |
70 |
2,5-3 |
7 |
10 |
7 |
0,3 |
| QBY3-15 |
1,1 |
18,9 |
70 |
2,5-3 |
7 |
15 |
7 |
0,3 |
| QBY3-20 |
3.4 |
57 |
70 |
4,5-7,6 |
7 |
20 |
7 |
0,6 |
| QBY3-25 |
3.4 |
57 |
70 |
4,5-7,6 |
7 |
25 |
7 |
0,6 |
| QBY3-25A |
9 |
151 |
84 |
5.4 |
8.4 |
25 |
8.4 |
0,9 |
| QBY3-32 |
9 |
151 |
84 |
5.4 |
8.4 |
32 |
8.4 |
0,9 |
| QBY3-40 |
9 |
151 |
84 |
5.4 |
8.4 |
40 |
8.4 |
1,5 |
| QBY3-50 |
22 |
378,5 |
84 |
5.48 |
8.4 |
50 |
8.4 |
1,5 |
| QBY3-65 |
22 |
378,5 |
84 |
5.48 |
8.4 |
65 |
8.4 |
1,5 |
| QBY3-80 |
34 |
568 |
84 |
5.48 |
8.4 |
80 |
8.4 |
2 |
| QBY3-100 |
34 |
568 |
84 |
5.48 |
8.4 |
100 |
8.4 |
2 |
| QBY3-125 |
62 |
1041 |
84 |
2,4-7,6 |
8.4 |
125 |
8.4 |
5 |
| QBY3-150 |
62 |
1041 |
84 |
24-7.6 |
8.4 |
150 |
8.4 |
5 |
