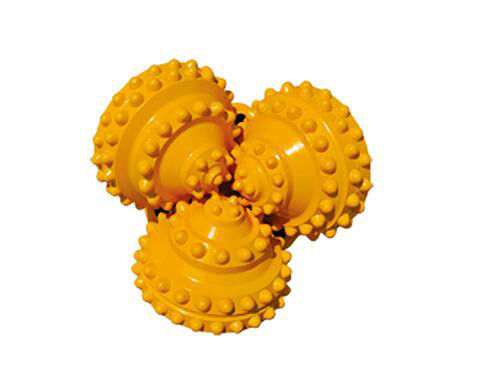

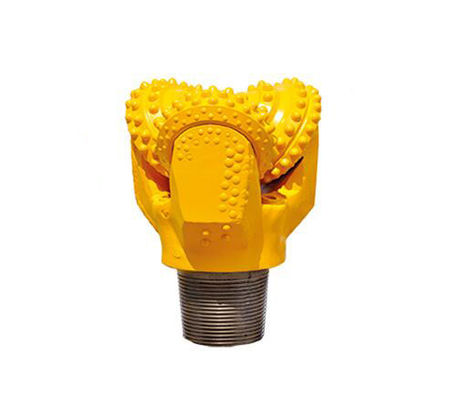

Przycisk dociskowy TriCone Roller Bits IADC 745 Typy wierteł do studni wodnych

Co to jest wiertło Tricone?

Wiertło Tricone Bitis jest idealnym rozwiązaniem do miękkich, średnich lub twardych formacji skalnych, jest połączone z trzonem wiertła i obraca się wraz z nim oraz wbija stożki do wciskania w skałę.Każdy stożek obraca się wokół osi odgałęzienia, a trzy stożki jednocześnie obracają się wokół środka wiertła.Wkładki z węglika wolframu na osłonie stożka powodują odpryskiwanie formacji pod ciężarem na wiertle i obciążeniem udarowym obracającego się stożka, szczątki zostaną wyrzucone do otworu przez sprężone powietrze.Wiertła tricone występują w kilku różnych odmianach i mogą radzić sobie z szeroką gamą różnych formacji skalnych.Przy wyborze wiertła ważne jest, aby znać rodzaj formacji, w której wiercisz.

Podanie:

Formacja średnio-twarda

Do stosowania w umiarkowanie ściernych formacjach skonsolidowanych o wytrzymałości na ściskanie w zakresie 140 – 485 Mpa, takich jak twardy wapień, kwarcyt, granodioryt i formacje metamorficzne średniej klasy

Struktura cięcia: Końcówki te charakteryzują się umiarkowanie rozstawionymi stożkowymi wkładkami o średnim występie.Ta konfiguracja zapewnia dobre współczynniki penetracji w formacjach średnio twardych i umiarkowanie ściernych.Mniejsze wkładki z węglika znajdują się na sprawdzianie, a wewnętrzne rzędy lub twardy metal jest osadzony w obszarze noska, aby powstrzymać erozję skorupy i poprawić wydajność.

Waga na bit (WOB): 2500 – 7000 funtów/cal średnicy bitu
Wytrzymałość na ściskanie: 20 000 – 70 000 psi
Prędkości wiercenia: 60 – 100 obr/min
Cyrkulacja strumienia: wszystkie rozmiary

Struktura cięcia
Owalna wstawka na mierniku, kula w kształcie pocisku w wewnętrznych rzędach i rzędach nosa
Przeznaczony do formacji twardych i półściernych o dużej wytrzymałości na ściskanie, takich jak łupki twarde, piaskowiec, wapień, dolomit, ruda miedzi.
Zastosowanie: 46 000-56 000 Psi (317-386 MPa)

Koszula
Twardy metal na występie; Odporny na zużycie węglik na wardze i występie koszuli

Specyfikacja produktu
Kod IADC: 745 /742
Typ łożyska: rolkowo-kulkowo-rolkowe-przycisk dociskowy/łożysko uszczelnione (łożysko otwarte) łożysko/łożysko otwarte
Typ obiegu: Jet Air
Wewnętrzne rzędy: w kształcie pocisku
Rzędy miernika i nosa: owalna wkładka
Ochrona skosu miernika: Okrągły
Połączenie pinowe: 6 5/8 ″ API
Średnica bitu metrycznego: 279 mm
Waga produktu: 74 kg

Propozycje operacyjne
Waga na bit: 43 000-66 000 funtów
Prędkość obrotowa: 60-90 obr./min
Ciśnienie wsteczne powietrza: 0,2-0,4 MPa
