Shanghai Yingsang Electronic Technology Co., Ltd.
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Hydromatic |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | FJX-250 FJX-250 |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | On Request |
| Szczegóły pakowania: | Papier |
| Czas dostawy: | 7-10 dni roboczych |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000/miesiąc |
| Stosowanie: | Woda, olej, minerały | Struktura: | Pompa wielostopniowa, pompa odśrodkowa |
|---|---|---|---|
| Teoria: | Pompa wirowa | Standardowy lub niestandardowy: | Standard |
| Materiał: | Żeliwo, stal nierdzewna, żeliwo / stal nierdzewna | ||
| High Light: | 300m3 / h przemysłowa pompa odśrodkowa,przemysłowa pompa odśrodkowa FJX,samozasysająca odśrodkowa pompa wodna FJX |
||

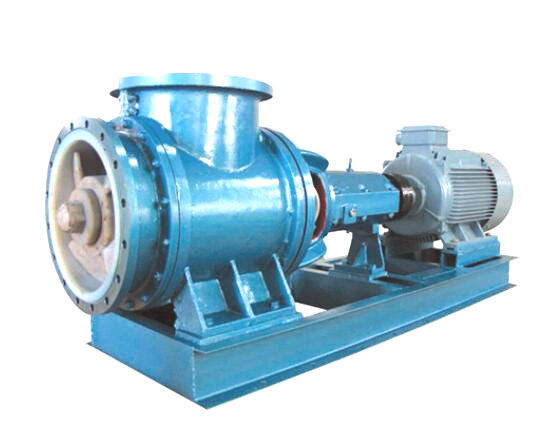

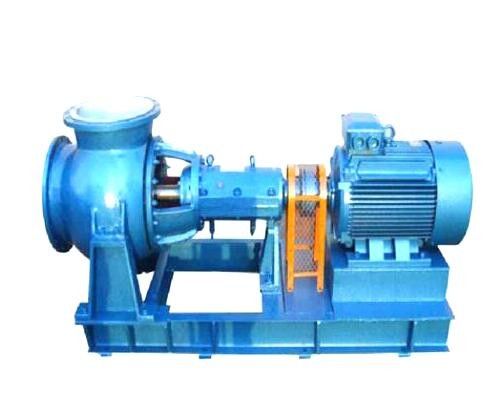

Pompa z wymuszonym obiegiem typu FJX
Przegląd
1. Zakres zastosowania: Produkcja FJX firmy jest obecnie wykorzystywana do: przeponowej sody kaustycznej, kwasu fosforowego, soli próżniowej, kwasu mlekowego, mleczanu wapnia, tlenku glinu, dwutlenku tytanu, chlorku wapnia, chlorku amonu, chloranu sodu, cukru, parowania, koncentracja i chłodzenie stopionej soli, papierniczej, ściekowej i innych gałęzi przemysłu w celu zwiększenia zdolności produkcyjnych urządzeń i zwiększenia współczynnika przenikania ciepła wymiennika ciepła dla wymuszonego obiegu.
2. Miejsce montażu: Fundament gruntowy (który można skonfigurować zgodnie z potrzebami użytkownika) jest bezpośrednio zawieszony na parowniku.
3. Forma pompy: pozioma
4. Tryb transmisji: przekładnia bezpośrednia, przekładnia pasowa, sprzęgło hydrauliczne, przekładnia przegubowa.
5. Konstrukcja uszczelniająca: połączone uszczelnienie mechaniczne, uszczelnienie opakowania.
6. Metoda wytwarzania korpusu pompy: odlewanie, spawanie.
7. Zakres wydajności:
Zakres przepływu: 300 ~ 23000 m3 / h
Zasięg głowy: 2~12m
Ciśnienie robocze: ≤0,6 MPa
Temperatura pracy: ≤170 ° C
Konstrukcja korpusu pompy: odlewanie lub spawanie blachy stalowej.
Materiał części nadprądowej: ZG, 20#, tytan, 1Cr18Ni9Ti, 304, 316L, CD4MCu
Model pompy z wymuszonym obiegiem typu FJX Kod zamówieniowy:
Przykład: FJX 250
FJX: Kod pompy obiegowej parowania
250: średnica nominalna wirnika (mm) [średnica korpusu pompy]
I Tabela właściwości operacyjnych dla pompy osiowej
| Model | kąt ostrza | Ruch m3/h | Głowa m | Prędkość obr/min | Efektywność% | Moc osi N | Z silnikiem KW |
| FJX-250 | 300 | 2,5 | 980 | 60 | 3.4 | 7,5 | |
| FJX-300 | 520 | 3 | 980 | 62 | 6,8 | 11 | |
| FJX-350 | 1350 | 4 | 980 | 65 | 29,6 | 37 | |
| FJX-450 | 2200 | 4 | 980 | 68 | 35,2 | 55 | |
| FJX-500 | 2650 | 4 | 740 | 70 | 42 | 75 | |
| FJX-550 | 4000 | 4 | 740 | 70 | 62,8 | 110 | |
| FJX-500-1 | 1800 | 02.5.4 | 575 | 68 | 28,8 | 55 | |
| 2200 | 3,7 | 675 | 68 | 32,5 | 55 | ||
| 2500 | 3,6 | 775 | 68 | 36,4 | 75 | ||
| 2900 | 4,6 | 875 | 68 | 53,4 | 90 | ||
| 3200 | 2,4 | 370 | 78 | 26,8 | 55 | ||
| FJX-700 | 3460 | 2,8 | 400 | 78 | 33,8 | 75 | |
| 3780 | 3.4 | 430 | 78 | 44,8 | 90 | ||
| 4050 | 3,8 | 460 | 78 | 53,7 | 110 | ||
| 4400 | 4.2 | 490 | 78 | 64,5 | 132 | ||
| FJX-800 | -4 | 6142 | 3,8 | 500 | 75 | 84,3 | 155 |
| -2 | 6790 | 3,6 | 76 | 86,7 | 155 | ||
| 0 | 7400 | 3,7 | 77 | 96,6 | 160 | ||
| 2 | 7815 | 3,7 | 76 | 102,7 | 185 | ||
| 4 | 8417 | 3,8 | 75 | 115,4 | 185 | ||
| FJX-900 | -4 | 7850 | 3 | 424 | 79 | 80,98 | 155 |
| -2 | 8709 | 3 | 79 | 90,1 | 155 | ||
| 0 | 9237 | 3 | 80 | 94,8 | 160 | ||
| 2 | 10290 | 3,08 | 79 | 108,6 | 185 | ||
| FJX-1100 | -4 | 9210 | 3,5 | 380 | 76 | 111,8 | 185 |
| -2 | 10078 | 3,5 | 77 | 132,6 | 220 | ||
| 0 | 11000 | 3,5 | 78 | 134,4 | 220 | ||
| 2 | 11970 | 3,6 | 77 | 151,1 | 250 | ||
| 4 | 12700 | 3,6 | 76 | 162,8 | 280 |
II Tabela właściwości roboczych pompy osiowej
| Produkt | Instalacja | Pojemność | Dostawa | Obrót | Efektywność | Moc na wale | Dopasowany silnik |
| modele | kąt ostrza | m3/h | Głowa | prędkość | % | n | kw |
| m | obr/min | ||||||
| FJX-250 | 300 | 2,5 | 980 | 60 | 3.4 | ||
| FJX-300 | 520 | 3 | 980 | 62 | 6,8 | ||
| FJX-350 | 1350 | 4 | 980 | 65 | 29,6 | ||
| FJX-450 | 2200 | 4 | 980 | 68 | 35,2 | ||
| FJX-500 | 2650 | 4 | 740 | 70 | 42 | ||
| FJX-550 | 4000 | 4 | 740 | 70 | 62,8 | ||
| FJX-700 | -4 | 4772 | 3,3 | 370 | 75,6 | 56,7 | |
| -2 | 5320 | 3.4 | 400 | 76,1 | 64,7 | ||
| 0 | 5700 | 3,5 | 430 | 76,9 | 70,7 | ||
| -2 | 6154 | 3,6 | 460 | 76,6 | 78,8 | ||
| -4 | 6579 | 3,6 | 490 | 75,2 | 85,8 | ||
| FJX-800 | -4 | 6142 | 3,8 | 500 | 75,4 | 84,3 | |
| -2 | 6790 | 3,8 | 76,8 | 86,7 | |||
| 0 | 7400 | 3,7 | 77,2 | 96,6 | |||
| 2 | 7815 | 3,7 | 76,7 | 102,7 | |||
| 4 | 8417 | 3,8 | 75,5 | 115,4 | |||
| FJX-900 | -4 | 7748 | 3.4 | 424 | 76,1 | 94,3 | |
| -2 | 8407 | 3.4 | 77,4 | 100,3 | |||
| 0 | 9000 | 3,5 | 78 | 110 | |||
| 2 | 9656 | 3,5 | 77,3 | 119,1 | |||
| 4 | 10280 | 3,6 | 77,4 | 130,2 | |||
| FJX-1000 | -4 | 9210 | 3.4 | 380 | 76,3 | 111,8 | |
| -2 | 1078 | 3,5 | 77,5 | 132,6 | |||
| 0 | 11000 | 3,5 | 78 | 134,4 | |||
| 2 | 11970 | 3,6 | 77,3 | 151,1 | |||
| 4 | 12700 | 3,6 | 76,5 | 162,8 | |||
