| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Hydromatic |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | QBY-80 QBY-80 |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | On Request |
| Szczegóły pakowania: | Papier |
| Czas dostawy: | 7-10 dni roboczych |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000/miesiąc |
| Stosowanie: | Woda, pompa powietrza, olej, ciecz | Moc: | Elektryczny, pneumatyczny |
|---|---|---|---|
| Struktura: | Pompa membranowa | Paliwo: | Elektryczność, elektryczność |
| High Light: | Pompa membranowa silnika 372 cpm,pompa membranowa silnika 100 psi,pompa membranowa pneumatyczna 100 psi |
||

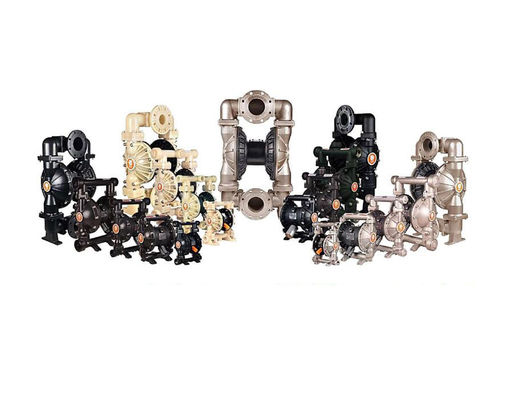

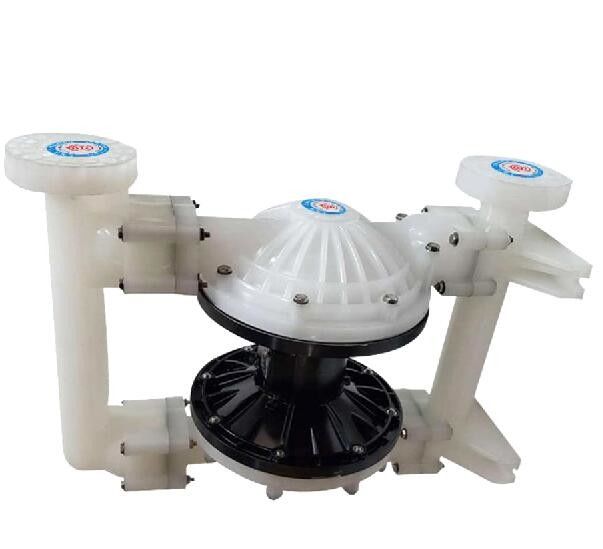

Pneumatyczna pompa membranowa serii QBY Opis produktu
Pneumatyczne pompy membranowe serii QBY są zasilane sprężonym powietrzem. Nasze pompy membranowe działają tak samo jak te importowane z Niemiec lub USA, nadają się do pompowania płynów z cząstkami i innych różnych cieczy, które są bardzo lepkie, lotne, żrące lub toksyczne, a także koloidy.Korpus pompy wykonany jest ze stopów aluminium, żeliwa lub stali nierdzewnej.
Membrana wykonana jest z wysokiej jakości gumy, takiej jak guma nitrylowa, guma chloronorgutta, guma fluorowa.Pompy membranowe są szeroko stosowane w przemyśle naftowym, chemicznym, elektronicznym, ceramicznym, spożywczym i tekstylnym.
Główne aplikacje
1. Pompowanie masła orzechowego, marynaty, puree ziemniaczanego, małej kiełbasy, dżemu, musu jabłkowego, czekolady i tak dalej.
2. Pompowanie używane do zasysania farby, gumy, koloru.
3. Pompowanie wiązania, kleju i tak dalej.
4. Pompowanie różnych płytek, porcelany, cegły i glazury ceramicznej.
5. Pompowanie osadów i fugowanie szybu naftowego.
6. Pompowanie wszelkiego rodzaju emulsji i opakowań.
7. Pompowanie różnych ścieków.
8. Pompowanie ścieków do tankowców i barek.
9. Pompowanie chmielu, gnojowicy drożdżowej, syropu, melasy.
10. Pompowanie wody do kopalń, podziemnych tuneli, zmarnowanych pozostałości mineralnych, a także pompowanie zaczynu cementowego i zaprawy.
11. Pompowanie różnych lateksów gumowych.
12. Pompowanie różnych materiałów ściernych, zapraw, oleju i gnojowicy, brudu olejowego.
13. Pompowanie toksycznych, niepalnych i lotnych cieczy.
14. Pompowanie cieczy kwasowych, zasadowych i żrących.
15. Maksymalna temperatura może osiągnąć nawet 150 ℃.
16. Jako poprzedzający etap wysyłania urządzeń ciśnieniowych do separacji ciał stałych od cieczy.
WARUNKI PRACY
Temperatura otoczenia: od 5 do 65 stopni Celsjusza
Temperatura cieczy: od -20C do 150C stopni
Lepkość cieczy: do 10000 cps
Przepływ i ciśnienie pompy można regulować powietrzem nawiewanym w zakresie od 0,1 do 0,8 MPa.
Brak uszczelnienia wału, brak części obrotowych, odpowiedni do trujących i żrących cieczy.
Może pracować bez prądu, nadaje się do cieczy łatwopalnych i wybuchowych.
Przestronna wydajność przelotowa, odpowiednia dla cieczy z gnojowicą i zanieczyszczeniami.
Może działać po zanurzeniu w medium.
Pompa może pracować na biegu jałowym.
Parametry techniczne
| Model nr. | QBY-10 & QBY-15 |
QBY-20 & QBY-25 |
QBY-32 i QBY-40 |
QBY-50 & QBY-65 |
QBY-80 i QBY-100 |
QBY-125 |
| Maks.pływ | 5,8 gmp (22 l/min) | 15gmp (57l/min) | 40gmp (151l/min) | 100gmp (378,5l/min) | 150gmp (568lpm) | 275gmp (1041lpm) |
| Maks.ciśnienie robocze | 100 psi (7 barów) | 100 psi (7 barów) | 120 psi (8,4 bara) | 120 psi (8,4 bara) | 120 psi (8,4 bara) | 120 psi (8,4 bara) |
| Rozmiar wlotu/wylotu płynu | 3/8 cala.bsp (ż) i 1/2 cala.bsp(f) | 3/4in.bsp (f) i 1 cal.bsp(f) | 1-1/4 cala.bsp (f) i 1-1/2 cala.bsp(f) | 2 calebsp(f) & 2-1/2 cala.bsp(f) |
3 calebsp(f) i 4 calebsp(f) | 5in.bsp(f) |
| Rozmiar wlotu powietrza | 1/4 cala.bsp(f) | 1/4 cala.bsp(f) | 1/2 cala.bsp(f) | 1/2 cala.bsp(f) | 1/2 cala.bsp(f) | 3/4in.bsp(f) |
| Maksymalna wysokość ssania | 13 stóp(4m) | 15 stóp(4,5m) | 18 stóp.(5,48m) | 18 stóp.(5,48m) | 18 stóp.(5,48m) | 25 stóp(7,6m) |
| Maks. dozwolone ziarno | 0,06 cala(1,5 mm) | 2/32 cale.(2,5 mm) | 1/8 cala.(3,2 mm) | 3/16 cala.(3,2 mm) | 1/4 cala.(6,4 mm) | 3/8 cala.(9,4 mm) |
| Maksymalne zużycie powietrza | 6.3scfm | 12,7scfm | 23,66scfm | 32scfm | 45scfm | 82.6scfm |
| Każdy przepływ skoku | 0,006 gal.(23 cm3) | 0,04 gal.(0,15L) | 0,15 gal.(0,57L) | 0,5 galona(1,9 l) | 1,03 gal.(3,9 l) | 2.0 gal.(7,6 l) |
| Maksymalna prędkość posuwisto-zwrotna | 372 kopie na minutę | 400 kopii/min | 276 kopii na minutę | 276 kopii na minutę | 145 kopii/min | 135 kopii na minutę |
Materiał pompy:
| Częściowe imię | Standard | Opcjonalny |
| Korpus pompy | Stop aluminium;Lub staliwa; Lub SS304;Lub PP; Lub PVDF. |
Żeliwo sferoidalne, PTFE, SS316, SS316L |
| Pozycja membrany pompy 1. (Kontakt z płynem) |
PTFE | Santopren, zbierz gumę i polieter |
| Pozycja membrany pompy 2. (Naprzeciwko cieczy) |
Santopren | PTFE, zbierz gumę i polieter |
| Zawór kulowy i gniazdo zaworu (dla zwykłej cieczy) |
Santopren | PTFE, stal nierdzewna i polieter |
| Zawór kulowy i gniazdo zaworu (Dla cieczy silnie żrących) |
PTFE | Santopren, stal nierdzewna i polieter |
